ТИП ПРОДУКЦИИ: Стандартный
Шлагбаумы серий BARRIER-PRO и BARRIER-PRO-RPD — современное решение для регулирования въезда транспорта на огороженные территории и охраняемые объекты (промышленные, складские, торговые и офисные зоны, автостоянки, места парковки и пр.) со средней и высокой пропускной способностью. В зависимости от длины стрелы шлагбаумы способны перекрывать проезд шириной от 3 до 6 метров. Встроенные блоки управления PCB-SL или PCB-SL PRO позволяют интегрировать данные шлагбаумы в любую систему контроля и управления доступом (СКУД). При эксплуатации в условиях низких температур рекомендуется устанавливать обогревающую пластину Heater, которая позволит расширить диапозон рабочих температур от -55 до +50 °С.

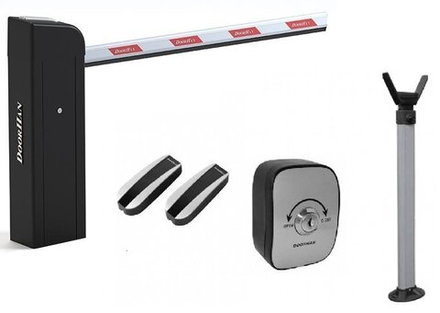

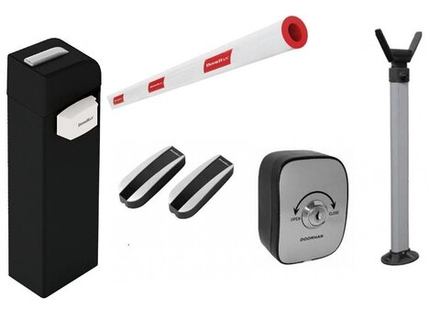

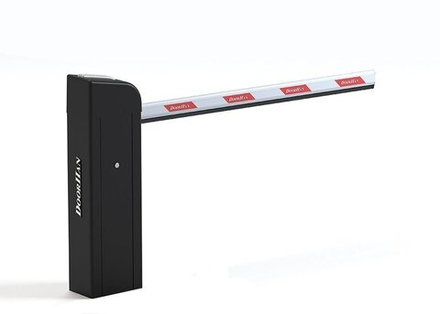

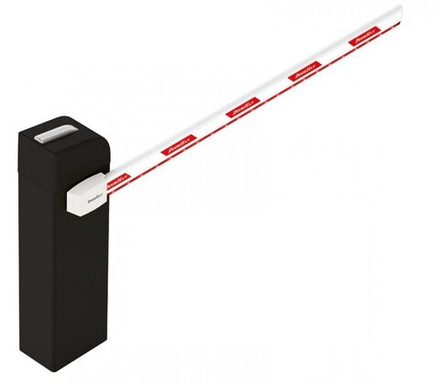

Внешний вид шлагбаума
Зона применения
Парковки
Организация въезда и выезда на платных и бесплатных парковках.
Бизнес-центры и офисные здания
Разграничение территорий парковочного пространства, контроль доступа для сотрудников и посетителей.
Складские и промышленные объекты
Обеспечение безопасности и организация потоков грузового и легкового транспорта.

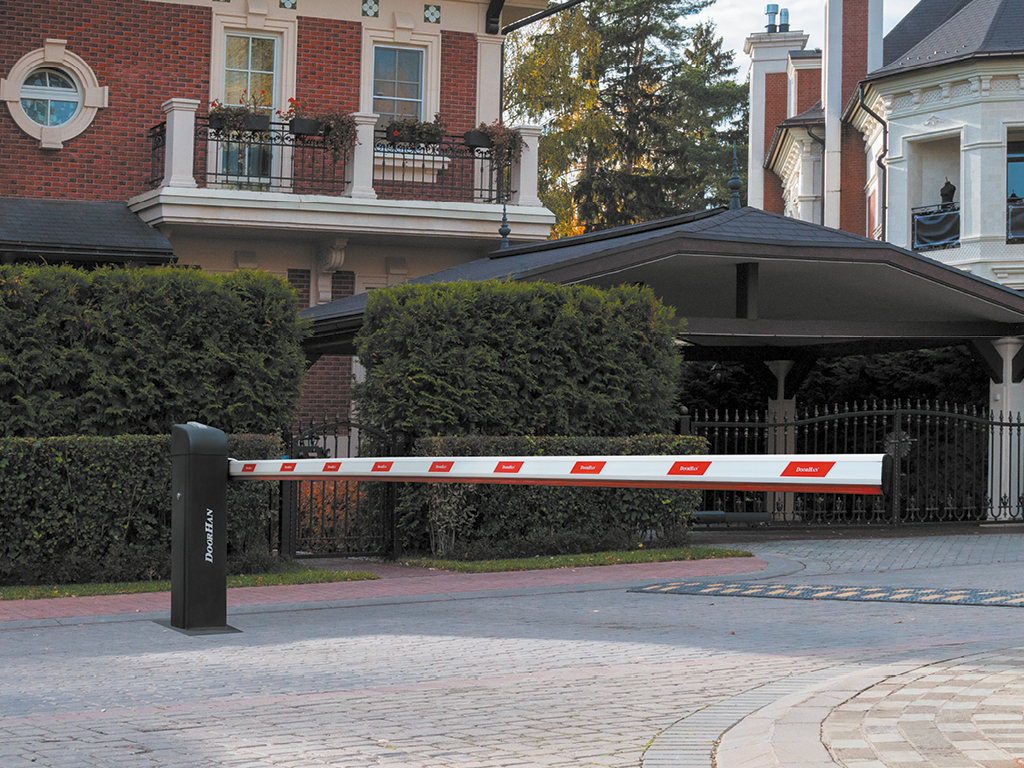

Частные территории
Защита въезда на территорию частных домов и коттеджей.
Муниципальные объекты
Контроль доступа к административным зданиям. Регулирование выезда/въезда на закрытые территории, такие как дворы школ или больниц..
Преимущества
Безопасность эксплуатации
Светодиодная лампа в новом исполнении обеспечивает безопасность эксплуатации шлагбаума.
Совместимость с любыми парковочными системами
Многофункциональный блок управления позволяет подключить множество аксессуаров, что дает возможность использовать его в составе любых парковочных систем.
Долговечность
Максимальную устойчивость к агрессивной окружающей среде обеспечивает оцинковка корпуса шлагбаума.
Ручное управление
Специальный механизм расцепления позволяет поднимать и опускать стрелу вручную при отсутствии электроэнергии.
СВЯЖИТЕСЬ С НАМИ
Дизайн
Таблица
Светодиодная сигнальная лампa
Узел крепления стрелы
Стойка из стального листа толщиной 1,5 ммКонструкция
1. Нaкладка на кожух стрелы с логотипом
2. Болты с внутренним шестигранником
3. Кожух стрелы
4. Болты с внутренним шестигранником
5. Пластина крепления стрелы
6. Стрела от 4 до 6 м (опционально)
7. Стойка шлагбаума
8. Боковая крышка
9. Блок управления
10. Болты с внутренним шестигранником
11. Верхняя крышка корпуса
12. Светодиодная лампа
Способы монтажа
 |
Устанавливается на бетонируемое основание с помощью aнкерных болтов. |
Базовая комплектация
 |
Стойкa шлагбаума со встроенным блоком управления, крепежные элементы, пружина. |
Дополнительная комплектация
 |
Защитное ограждение шлагбаума BR-PROTECT. |
 |
Комплект крепления складной стрелы FOLDINGKIT. |
 |
Шарнирная опора стрелы шлагбаума, крепящаяся на окончание стрелы. |
 |
Юбочный комплект для прямоугольной стрелы. |
 |
Комплект крепления круглой стрелы шлагбаума. |
 |

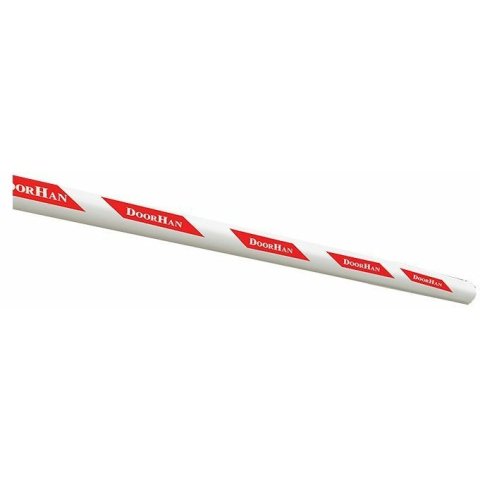

Круглая стрела BOOM-TOLL длиной 4 метра используется для шлагабумов TOLL и BARRIER-PRO-RPD совместно с устройством крепления стрелы DHBR-00-10. |
 |

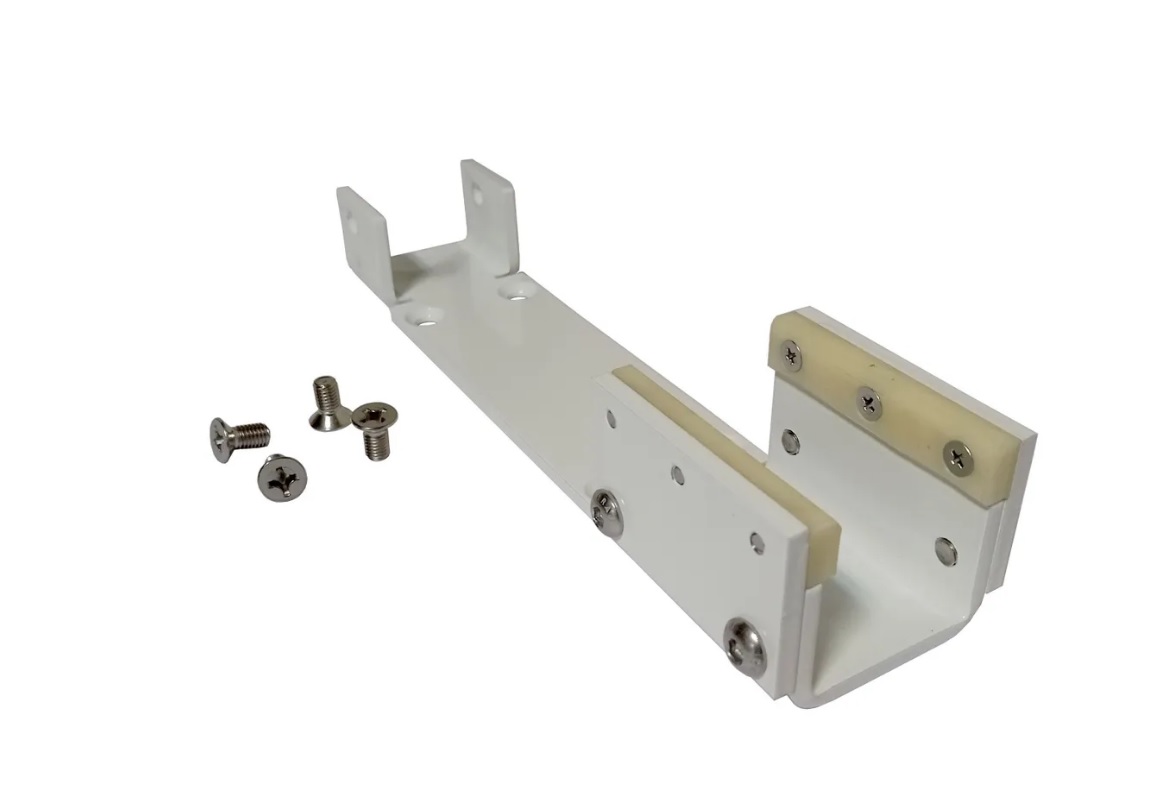

Данное устройство крепления стрелы используется для установки стрелы BOOM-TOLL длиной 4 метра на шлагмаум BARRIER-PRO-RPD. |
 |
WI-FI-модуль, предназначенный для беспроводного управления (выработки сигнала управления NO) электроприводaми. |
 |
GSM-модуль, предназначенный для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума. |
 |
Пульт TRANSMITTER 2-PRO-BLACK, предназначенный для дистанционного управления двумя автоматическими устройствами. |
 |
Пульт TRANSMITTER 4-PRO-BLACK, предназначенный для дистанционного управления четырьмя автоматическими устройствами. |
 |
Пульт TRANSMITTER 4, предназначенный для дистанционного управления четырьмя автоматическими устройствами. |
 |
Беспроводная кнопка управления COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену. |
 |
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом. |
 |
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan. |
 |
Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. |
 |
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель или устройство считывания прокси-карт. |
 |
Стрела прямоугольная длиной от 3 до 6 м. |
 |
Стрела круглая длиной от 3 до 6 м (кратность длины – 1 м, диаметр – 85 мм, алюминий тощиной 1,9 мм). |
 |
Стрела прямоугольная с подсветкой длиной от 3 до 6 м (кратность длины – 1 м). |
 |
Ловитель для стрелы шлагбаума с регулировкой высоты ловителя. |
 |
Монтажное основание для бетонирования. |
 |
Пружина балансировочная BR-11PRO. |
 |
Пружина балансировочная BR-13PRO. |
 |
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника. |
 |
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника. |
 |
Сирена SIRENA для звукового оповещения о движении ворот. |
 |
Обогреватель HEATER для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур. |
 |
DHRE-1 – внешний радиоприемник для управления автоматикой других производителей с помощью пульта DoorHan. |
 |
Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот. |
 |
Светофор TL-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ. |
 |
Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. |
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Длина стрелы, м | 3 *; 4 *; 5; 6 | * BARRIER-PRO-RPD |
| Напряжение питания, В | 220–240 | |
| Мощность, Вт | 300 | |
| Диапазон рабочих температур, °С | -40...+55 | |
| Максимальное время открывания/закрывания, сек | 6/2 * | * BARRIER-PRO-RPD |
| Класс защиты IP | 54 | |
| Интенсивность использования, % | 70 (при температуре t = 20 °С) |
Условия эксплуатации продукции
1. На протяжении всего пути движения стрела не должна соприкасаться с посторонними предметами и должна проходить как минимум на расстоянии 2 м от воздушных линий электропередач.
2. Стойкa устанавливается на бетонируемую поверхность.
3. Глубинa бетонирования зависит от грунта и глубины промерзания почвы.
4. В месте установки не должно быть труб и электрических кабелей.
Упаковка
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | Пленка, пенопласт, картонная коробкa |
| Длина, мм | 1 200 |
| Ширина, мм | 390 |
| Высота, мм | 295 |
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности шлагбаума сроком на 3 года с момента приобретения в концерне DoorHan. Дилерам предоставляется право изменить срок гaрантии.
Дополнительное описание
Светодиодная лампа в новом исполнении служит для обеспечения безопасности при работе шлагбаума.
Многофункциональный блок управления позволяет подключить множество аксессуаров, что дает возможность использовать его в составе любых парковочных систем.
Максимальную устойчивость к агрессивной окружающей среде обеспечивает оцинковка корпуса шлагбаума.
Специальный механизм расцепления позволяет поднимать и опускать стрелу вручную при отсутствии электроэнергии.
Чертежи
| Габаритный чертеж |
Паспорта и сертификаты
| Декларация соответствия | |
| Паспорт | |
| Сервисная книжка |
Инструкции
| Руководство по монтажу и эксплуатации | |
| Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики | |
| Инструкция к блоку управления PCB-SL | |
| Инструкция к блоку управления PCB-SL PRO | |
| Инструкция по монтажу круглой стрелы (4 м) для шлагбаума BARRIER-PRO-RPD |
