VAV-система — это энергоэффективная система вентиляции, позволяющая экономить энергию без снижения уровня комфорта. Современная элементная база позволяет создавать такие системы по ценам, почти не превышающих цены обычных систем вентиляции — это одна из причин их возрастающей популярности.

В этой статье мы подробно расскажем о том, что такое VAV-система и как она работает, какие преимущества получает пользователь такой системы, а также о том, как можно создать VAV-системуна базе оборудования Breezart.

Зачем нужны VAV-системы

Чтобы понять, зачем понадобилось создавать VAV-системы, рассмотрим работу традиционной системы вентиляции в коттедже площадью 200 — 250 м². Для жилого помещения такой площади требуется расход воздуха около 1000 м³/ч. Зимой для нагрева приточного воздуха до комфортной температуры потребуется около 14 кВт•ч. При этом заметная часть энергии будет тратиться впустую, ведь люди, для которых работает вентиляция, не могут находиться сразу во всем коттедже: ночь они проводят в спальнях, а день — в других комнатах. Однако выборочно уменьшить производительность традиционной системы вентиляции в нескольких помещениях невозможно, поскольку балансировка воздушных клапанов, с помощью которых можно регулировать подачу воздуха по помещениям, производится на этапе пуско-наладки, а в процессе эксплуатации соотношение расходов изменять нельзя. Пользователь может только уменьшить общий расход воздуха, но тогда в помещениях, где находятся люди, станет душно.

Если к воздушным клапанам подключить электроприводы, которые позволят дистанционно управлять положением заслонки клапана и тем самым регулировать расход воздуха через него, то можно будет включать и отключать вентиляцию раздельно в каждом помещении с помощью обычных выключателей. Однако управлять такой системой будет практически невозможно, ведь одновременно с закрытием части клапанов придется снижать производительность системы вентиляции на строго определенную величину, чтобы расход воздуха в остальных помещениях оставался неизменным.VAV-системы или системы с переменным расходом воздуха (Variable Air Volume) как раз и предназначены для того, чтобы делать это в автоматическом режиме.

Насколько эффективно VAV-системы позволяют экономить энергию? Если в нашем примере вместо обычной системы вентиляции будет установлена простейшая VAV-система, которая позволяет раздельно включать и отключать подачу воздуха в спальни и остальные помещения, то в ночном режиме, когда воздух подается только в спальни, расход воздуха будет составлять около 250 м³/ч (из расчета по 125 м³/ч на две спальни площадью по 20 м²), а потребление энергии — около 3,5 кВт•ч, то есть в 4 раза меньше, чем потребляет традиционная система вентиляции. Уже на этом простом примере виден уровень достигаемой энергоэффективности.

VAV-система или рекуператор?

Приточно-вытяжные установки с рекуператором, как и VAV-системы, позволяют экономить энергию. В рекуператорах экономия достигается за счет передачи тепла от вытяжного воздуха к приточному, причем эффективность некоторых типов рекуператоров может достигать 90%. Однако рекуперационные вентустановки имеют ряд особенностей, которые затрудняют их использование в квартирах и небольших коттеджах.

В квартирах из-за недостатка места чаще всего организуют только приточную вентиляцию, а отработанный воздух удаляется через вытяжные каналы, расположенные в санузлах и на кухне. Размещение же приточно-вытяжной установки предполагает прокладку не только приточной, но вытяжной воздухопроводной сети, для которой может просто не хватить места.

Кроме того, приточная вентиляция обеспечивает воздушный подпор «грязных» помещений: чистый воздух подается в жилые помещения, проходит по коридорам и, уже загрязненный, удаляется через вытяжные каналы в санузлах и на кухне. Такая схема движения воздушных потоков не позволяет неприятным запахам распространяться по жилым помещениям. Если такую же систему организовать с помощью приточно-вытяжной установки, разместив вытяжные решетки в «грязных» помещениях, то придется отказаться от наиболее эффективного роторного рекуператора, поскольку он допускает частичное подмешивание вытяжного (загрязненного) воздуха в приточный канал. А пластинчатые рекуператоры, лишенные такого недостатка, имеют меньшую эффективность и склонны к обмерзанию при температуре наружного воздуха ниже -10°С.

Другой вариант создания подпора с помощью приточно-вытяжной установки заключается в разбалансировке притока и вытяжки: производительность приточного канала нужно сделать выше, чем вытяжного. Тогда часть приточного воздуха будет уходить не через рекуператор, а сквозь вытяжные каналы «грязных» помещений. Однако такой вариант не подходит для квартир и небольших коттеджей, поскольку на создание подпора будет уходить большая часть приточного воздуха, и тогда применение дорогостоящей приточно-вытяжной системы потеряет смысл из-за падения эффективности рекуперации.

Перечисленные особенности затрудняют использование рекуператоров в квартирах и небольших коттеджах, поэтому наиболее эффективным способом энергосбережения для таких помещений будет использование приточных VAV-систем. В тоже время рекуператоры успешно применяются в офисных помещениях и административных зданиях, где указанные выше недостатки не являются существенными. Необходимо отметить, что VAV-системы можно также создавать на основеприточно-вытяжных установок с рекуператором, поэтому вместо «или» в названии этого раздела можно поставить «и».

Какие преимущества получает пользователь VAV-системы?

Итак, основным преимуществом VAV-систем является существенная экономия энергии, особенно актуальная для вентиляционных систем с электрическим калорифером: у пользователей появляется возможность включать и отключать вентиляцию в любой комнате так же, как включает и выключает свет. А применение клапанов с пропорциональными электроприводами сделает управление еще более удобным, позволив пользователям плавно регулировать объем подаваемого воздуха. Можно также изменять объем воздуха по сигналу от датчика присутствия (аналог системы «Умный глаз», используемой в бытовых сплит-системах), датчиков температуры, влажности, концентрации CO2 и других — это позволит автоматизировать управление энергосбережением.

Если же блоки автоматики, которые управляют электроприводами воздушных клапанов, соединить единой шиной управления, то появится возможность централизованного сценарного управления всей системой. Например, можно вручную или по таймеру включать определенные режимы работы:

• Ночной режим. Воздух подается только в спальни. Во всех остальных помещениях клапаны открыты на минимальном уровне.
• Дневной режим. Во все помещения, кроме спален, воздух подается в полном объеме. В спальных комнатах клапаны закрыты или открыты на минимальном уровне.
• Гости. Расход воздуха в гостиной увеличен.
• Циклическое проветривание (используется при длительном отсутствии людей). В каждое помещение по-очереди подается небольшое количество воздуха — это позволяет избежать появления неприятных запахов и духоты, которые могут создать дискомфорт при возвращении людей.



Для независимого управления не только объемом, но и температурой приточного воздуха в каждом из помещений можно установить догреватели (маломощные калориферы), управляемые от индивидуальных регуляторов мощности. Это позволит подавать из вентустановки воздух с минимально допустимой температурой (+18°С), индивидуально нагревая его до требуемого уровня в каждом помещении. Такое техническое решение позволит еще больше снизить потребление энергии.

Как работает VAV-система

Рассмотрим внутренне устройство и принцип работы VAV-системы.

Типовая VAV-система состоит из следующих элементов:

• Вентиляционная установка с плавно изменяемой производительностью. В ней должен использоваться электронно-коммутируемый (инверторный) вентагрегат или же обычный вентилятор, управляемый от регулятора оборотов (электронного автотрансформатора), который позволяет плавно изменять скорость вращения вентилятора.
• Воздухораспределительная камера. К этой камере подключаются воздуховоды от всех обслуживаемых помещений.
• Дифференциальный датчик давления, который располагается возле распределительной камеры. Датчик с помощью тонкой трубки измеряет давление внутри камеры и передает эту информацию вентиляционной установке.
• Воздушные клапаны с электроприводами (VAV-клапаны).

Разберемся, как все это работает. Допустим, что в начале все воздушные клапаны полностью открыты. Если в процессе работы один из клапанов закрывается, давление в воздухораспределительной камере начинает расти. Это изменение фиксируется датчиком, и система автоматики приточной установки снижает скорость вращения вентилятора ровно настолько, чтобы давление в камере вернулось на прежний уровень (переходный процесс занимает не более 20 — 30 секунд). Таким образом, система автоматики постоянно отслеживает уровень давления в камере и при его отклонении в ту или иную сторону от заданного значения изменяет скорость вращения вентилятора так, чтобы давление возвращалось к норме. Поскольку давление в камере, а значит и на входе каждого воздуховода, постоянно, объем поступающего в помещения воздуха будет определяться только углом поворота заслонки соответствующего клапана. На иллюстрации показанаVAV-система, обслуживающая только 3 помещения, однако этих помещений может быть любое количество.

VAV-система без распределительной камеры

VAV-систему можно упростить, отказавшись от распределительной камеры, и измерять давление непосредственно в канале воздуховода. В этом случае все воздуховоды должны разводиться из одной точки, вблизи которой замеряется давление (можно считать, что камера просто уменьшается до размера центрального воздуховода). Допускается также измерять давление вблизи приточной установки, если на магистральном воздуховоде (на пути от приточной установки до точки разветвления) нет ответвлений с VAV-клапанами. По мере удаления от приточной установки давление в магистральном воздуховоде будет снижаться, но в каждой точке оно будет оставаться практически постоянным (сопротивление магистрального воздуховода засвистит от скорости воздушного потока, но это не оказывает заметного влияния на точность поддержания постоянного давления). Длины воздуховодов, идущих от точки разветвления до обслуживаемых помещений могут быть различными. Главное, чтобы к каждому воздуховоду, идущему от точки разветвления, подключался только один клапан.

Для уменьшения стоимости VAV-системы один управляемый клапан может обслуживать сразу несколько помещений, в этом случае в помещениях устанавливаются только недорогие клапаны с ручным приводом, которые балансируются на этапе пуско-наладки. Конфигурация воздухопроводной сети на участке, расположенном после управляемого клапана, может быть любой, поскольку ее сопротивление не будет изменяться в процессе эксплуатации. Такое решение позволяет снизить стоимость системы без потери комфорта, если обслуживаемые помещения имеют одинаковое назначение, например, спальни в коттедже или офисные помещения, занимаемые одной компанией. Можно снизить стоимость VAV-системы до минимума, используя только два управляемых клапана, один из которых будет обслуживать, например, спальни, а другой — все остальные помещения квартиры или коттеджа.

Небольшая видеопрезентация поможет вам лучше разобраться в принципе работы VAV-системы:



Теперь рассмотрим типовую конфигурацию системы с переменным расходом воздуха и ошибки, которые могут быть допущены при ее проектировании. На иллюстрации показан пример корректной конфигурации воздухопроводной сети VAV-системы:

Рассмотрим этот пример подробнее. Воздуховоды к управляемым клапанам разводятся из одной точки по принципу: один воздуховод — один клапан, при этом длины воздуховодов от точки разветвления до VAV-клапанов различны. В верхней части расположен управляемый клапан, который обслуживает три помещения. В этих помещениях установлены клапаны с ручным управлением для балансировки на этапе пуско-наладки. Поскольку пропускная способность этих клапанов не будет изменяться в процессе работы, то конфигурация сети после управляемого клапана не оказывает влияния на точность поддержания расхода воздуха.

Обратите внимание, что к магистральному воздуховоду подключен клапан с ручным управлением — он имеет постоянное сопротивление, поэтому также не влияет на точность поддержания постоянного давления в точке разветвления. Такой клапан может понадобиться для обеспечения нормальной работы вентустановки в случае, когда все остальные клапаны закрыты. Воздуховод с этим клапаном обычно выводится в помещение, где требуется постоянная подача воздуха.

Для ограничения максимального расхода воздуха через управляемый клапан может потребоваться последовательно с ним установить балансировочный клапан с ручным управлением или декоративную решетку с регулятором расхода. Здесь и далее эти элементы не показываются, чтобы не загромождать иллюстрации.

Теперь рассмотрим ошибки, которые могут быть допущены при проектировании воздухопроводной сети VAV-системы:

Ошибочные ответвления воздуховодов выделены красным цветом. Клапаны № 2 и 3 подключены к воздуховоду, идущему от точки разветвления к VAV-клапану № 1. При изменении положения заслонки клапана № 1 давление в воздуховоде возле клапанов № 2 и 3 будет изменяться, поэтому расход воздуха через них не будет постоянным. Управляемый клапан № 4 нельзя подключать к магистральному воздуховоду, поскольку изменение расхода воздуха через него приведет к тому, что давление P2 (в точке разветвления) не будет постоянным. А клапан № 5 нельзя подключать так, как показано на схеме, по той же причине, что и клапаны № 2 и 3.

Заметим, что на практике воздухопроводные сети VAV-систем могут иметь некоторые отклонения от перечисленных требований. Это не значит, что такая VAV-система будет полностью неработоспособной, просто некоторые участки сети будут оказывать друг на друга взаимное влияние, что приведет к тому, что расход воздуха через клапаны на этих участках будет «плавать». Если для пользователя эти отклонения не будут критичными, то такая VAV-система имеет право на жизнь.

Мы разобрались с тем, как конфигурировать простые воздухопроводные сети VAV-систем. Более сложный вариант системы, используемый в многоэтажных зданиях, мы рассмотрим в конце статьи.

VAV-системы на основе вентустановок Breezart

Выше мы рассмотрели принцип работы и преимущества VAV-систем. Здесь же мы расскажем о вариантах реализации VAV-систем на базе оборудования Breezart и элементах автоматики JetLogic.

Для создания VAV-систем предназначены вентустановки с опцией FV (Full-VAV). Такие модели могут измерять давление в канале на выходе, используя встроенный цифровой дифференциальный датчик давления (порт для подключения измерительной трубки расположен и на корпусе вентустановки). Заметим, что в остальных моделях (без опции FV) этот датчик используется для контроля загрязненности фильтра, поэтому в моделях с этой опцией для контроля состояния фильтра устанавливается дополнительный дискретный датчик давления, который срабатывает, когда загрязненность фильтра достигает определенного предела. Из-за этой особенности в моделях с опцией FV недоступно измерение текущей загрязненности фильтра и вывод на дисплей индикатора, показывающего остаточный ресурс фильтра в процентах.

Необходимо учитывать, что расстояние от вентустановки до точки измерения давления в воздуховоде / камере ограничено, поскольку для обеспечения приемлемой точности измерения длина питометрической трубки не должна превышать четырех метров. Full-VAV вентустановки позволяют создавать бюджетные VAV-системы, не требующие применения дополнительных датчиков, и ориентированы на применение в квартирах, коттеджах и небольших офисах.

Использование в VAV-системах вентустановок с электронно-коммутируемыми вентиляторами (модели с индексом «Inv») позволяет добиться еще большей экономии энергии, поскольку в отличие от обычных вентиляторов, инверторные модели сохраняют стабильно высокий КПД во всем диапазоне скоростей.

Полный модельный ряд вентустановок Breezart приведен в разделе



VAV-система с дискретным управлением клапанами



Недорогую VAV-систему для коттеджа или офиса можно создать на базе Full-VAV приточной установки, имеющей встроенный датчик для измерения давления.

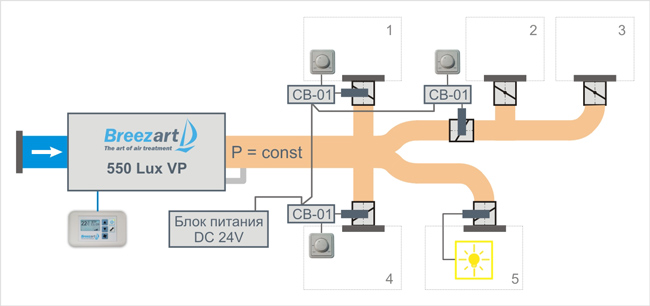

Система, показанная на иллюстрации, состоит из приточной установки Breezart 550 Lux с опцией FV и нескольких воздушных клапанов с дискретными (то есть имеющими только два положения: открыто или закрыто) электроприводами. Управление приводами производится с помощью обычных выключателей, которые устанавливаются в обслуживаемых помещениях и позволяют открывать или закрывать клапан, подавая или снимая с него электропитание. Для уменьшения стоимости системы здесь используются клапаны с рабочим напряжением 220В, что позволяет обойтись без дополнительного блока питания.

Управлять клапанами можно не только с помощью выключателей, но и от центрального освещения: в этом случае вентиляция в комнате будет работать только тогда, когда в ней включен свет (клапан № 5 на иллюстрации). Такое решение будет оптимально для офисных помещений, где свет всегда горит в рабочее время. Другой вариант — это использование датчика движения с задержкой выключения и релейным выходом на 220В (такие датчики используются для управления наружным освещением коттеджей). Это позволит включать вентиляцию только тогда, когда в помещении есть люди.

Для снижения стоимости системы и занимаемого ею места в приведенном примере не используется воздухораспределительная камера, постоянное давление поддерживается в канале на выходе ПУ. Как уже отмечалось выше, в этом случае все воздуховоды должны быть разведены из одной точки.

Клапан в помещении № 4 не имеет электропривода. Он балансируется на этапе пуско-наладкина заданный расход воздуха и обеспечивает нормальную работу вентустановки в случае, когда все остальные клапаны закрыты. От балансировочного клапана можно отказаться в других вариантахVAV-систем, которые мы сейчас и рассмотрим.



VAV-система с пропорциональным управлением клапанами

Эта VAV-система похожа на предыдущую, но в ней используются клапаны с пропорциональным управлением, которые позволяют плавно регулировать угол поворота заслонки, изменяя пропускную способность клапана в диапазоне от 0 до 100%. Для управления приводами клапанов используются модули СВ-01, к которым подсоединяются регуляторы (потенциометры) SB-006. Поскольку в общем канале поддерживается постоянное давление, расход воздуха в каждом помещении будет определяться только углом поворота заслонки соответствующего клапана, а положение заслонки — углом поворота ручки регулятора.

В системе используются приводы с рабочим напряжением 24В постоянного тока. Их питание производится от модулей СВ-01, к которым подводится кабель от блока питания. Модули СВ-01 также позволяют транслировать информацию о текущем положении заслонки клапана (сигнал 0 — 10В) для контроля фактического расхода воздуха.

Другим отличием этой системы является отсутствие балансировочного клапана. Это стало возможным благодаря тому, что модуль СВ-01 позволяет настраивать положение заслонки клапана в открытом и закрытом состояниях (то есть при крайних положениях ручки регулятора). Если настроить один или несколько модулей так, чтобы при установке регулятора на минимум заслонка клапана оставалась приоткрытой, то балансировочный клапан будет не нужен.

Обратите внимание, что управление клапаном в помещении № 5 производится от центрального освещения, как и в предыдущем примере. Этим мы хотели показать, что никаких ограничений на способы управления расходом воздуха нет, и в одной системе возможно использование различных технических решений.



VAV-система с централизованным управлением клапанами

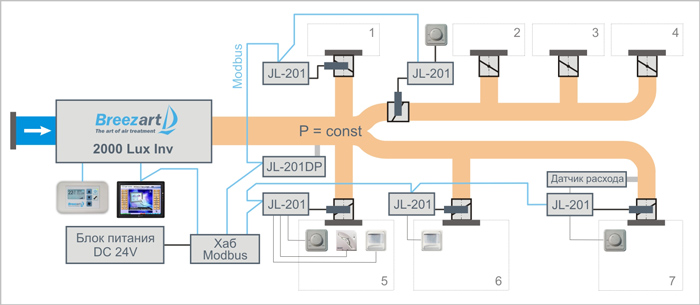

Рассмотрим более сложный вариант VAV-системы, позволяющий реализовать централизованное управление всеми ее элементами. Главное отличие этого варианта от предыдущего — использование электронных модулей JL201 и JL201DP. Обладая всеми возможностями СВ-01 (о них рассказывалось в предыдущем примере), новые модули имеют входы для подключения датчиков движения, температуры, расхода воздуха, концентрации СО2 и других. Кроме этого, эти модули имеют порт для подключения к шине Modbus для централизованного управления клапаном и удаленного считывания показаний подключенных к модулю датчиков. В модификации JL201DP дополнительно установлен цифровой дифференциальный датчик давления, показания которого могут также передаваться по Modbus. Соединив модули единой шиной, мы получим возможность централизованного (сценарного) управления всей системой.

Приведенная на иллюстрации система вентиляции демонстрирует различные варианты применения модулей JL201. Помимо этих модулей система включает следующие элементы:

• VAV-совместимая приточная установка Breezart 2000 Lux со штатным пультом. Пульт применяется для локального / резервного управления приточной установкой. Для управления остальными элементами системы используется сенсорная панель.
• Сенсорная панель управления Weintek (модель MT-6070iH или MT-8070iH) со встроенным контроллером. Она позволяет управлять всеми элементами системы в ручном режиме, программировать различные сценарии работы системы, а также использовать таймеры для автоматического переключения режимов работы.
• Хаб Modbus JL303 (концентратор RS-485) позволяет соединять в единую сеть несколько сегментов шины Modbus (то есть хаб нужен, только если сеть состоит из нескольких сегментов). По общей шине также подается электропитание для приводов клапанов и электронных модулей. Шина представляет собой 4-х жильный кабель типа «витая пара».
• Клапаны с электроприводами с пропорциональным управлением.
• Регуляторы SB-006, датчик температуры, датчик расхода воздуха, датчики движения.



VAV-совместимая приточная установка не имеет встроенного датчика для измерения давления в канале воздуховода, поэтому для этих целей используется модуль JL201DP, который устанавливается в непосредственной близости от точки измерения давления и подсоединяться к общей шине Modbus. Длина сегмента Modbus может достигать 1000 метров, то есть в отличие от систем на базе Full-VAV моделей точка измерения давления может быть удалена от приточной установки на значительное расстояние. Вблизи точки измерения давления расположено место разветвления воздуховодов, которые разводятся по нескольким помещениям:

• № 1. К модулю JL201 не подключены регулятор или датчики. Управление производится только с центральной панели по шине Modbus. Такой вариант может использоваться в офисном помещении, где вентиляция включается по таймеру в рабочее время.
• № 2, 3 и 4. На иллюстрации показан возможный вариант использования одного клапана для обслуживания нескольких помещений. Управление может производиться как централизованно, так и локально с помощью регулятора SB-006. Переключение между ручным и автоматическим режимами работы производится с помощью этого же регулятора либо по таймеру. Регулятор может иметь индикатор текущего режима работы (опция).
• № 5. В этом помещении помимо регулятора SB-006 установлены датчики температуры и движения. Благодаря этому работой клапана можно управлять в зависимости от температуры воздуха с учетом того, есть ли в помещении люди.
• № 6. В этом помещении установлен только датчик движения — подача воздуха включается, когда в комнате кто-нибудь есть. Такой вариант может быть полезен для помещения, где люди находятся непродолжительное время, например, для кухни, переговорной и т. п. На схеме видно, что давление возле клапана № 6 будет зависеть от положения заслонки клапана № 7, однако поскольку клапан № 6 имеет только два рабочих положения (полностью открыт или закрыт), то этим влиянием можно пренебречь.
• № 7. Помещения № 6 и 7 обслуживает один магистральный воздуховод и место, где к нему подсоединяются клапан № 7, удалено от точки, в которой поддерживается постоянное давления. Это означает, что при открывании / закрывании клапана № 6 давление возле клапана № 7 будет изменяться: увеличение расхода воздуха в помещении № 6 будет приводить к его уменьшению в помещении № 7. Чтобы избежать этого, возле клапана № 7 устанавливается датчик расхода воздуха, который подключается к модулю JL201. С помощью датчика модуль получает информацию о фактическом расходе воздуха через клапан и, регулируя угол поворота заслонки, поддерживает этот расход на заданном уровне. Заметим, что использовать для этих целей датчик давления модуля JL201DP нельзя, так как давление возле клапана (менее 100 Па) слишком низкое и находится возле нижней границы диапазона измерений датчика.



Используя различные варианты управления клапанами можно создавать любые VAV-системы — от бытовых бюджетных систем с двумя клапанами до многофункциональных вентиляционных систем административных зданий с поэтажным управлением расходом воздуха. Вариант реализации последней системы мы сейчас и рассмотрим.





VAV-система для многоэтажного административного здания

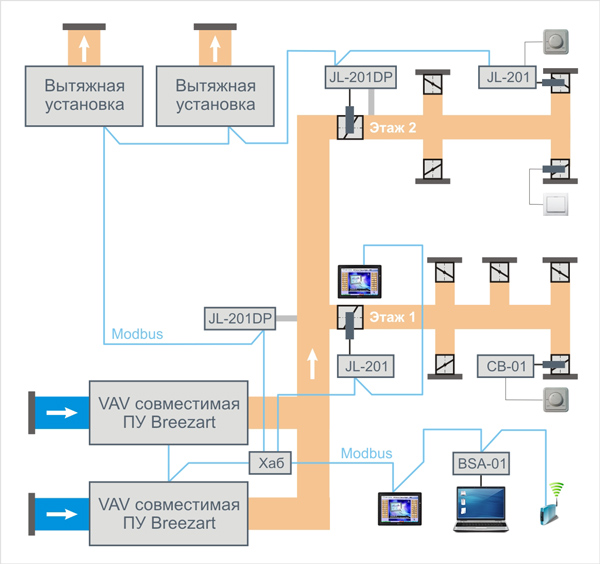

Система вентиляции многоэтажного здания состоит из уже знакомых нам элементов. Дополнительно появляется компьютер, который подключается к шине Modbus через USB-адаптер BSA-01 и GSM-шлюзJL301GE, который позволяет управлять системой через интернет и отправлять SMS в сервисную службу при возникновении аварийной ситуации. Для упрощения схемы блок питания на 24В не показан.

Две приточные установки вместо одной используются для увеличения максимальной производительности системы и уменьшения занимаемой площади (они могут устанавливаться одна над другой). Вытяжных установок также две. Работают все эти вентустановки как единое целое, производительность вытяжных установок изменяется синхронно с производительностью приточных. Управление вытяжными установками может производиться по шине Modbus (требуется доп. автоматика) или сигналом 0 — 10В, формируемым автоматикой приточных установок.

На входе воздухопроводной сети каждого этажа устанавливается клапан, регулирующий расход воздуха на этаже и управляемый модулем JL201DP. Датчик давления этого модуля позволяет компенсировать изменение давления в магистральном воздуховоде (давление в этой точке более 100Па, поэтому датчик сможет измерить его с высокой точностью). Таким образом, в этой системе постоянное давление поддерживается не в одной, а в нескольких точках — на входе каждого этажа. Это позволяет изменять расход воздуха на каждом этаже в соответствии с графиком работы сотрудников. Если в отдельных помещениях (переговорных, кабинетах руководителей) требуется индивидуальное регулирование расхода воздуха, то в них можно установить клапаны, управляемые выключателями или модулями СВ-01 / JL201. Остальные клапаны для снижения стоимости не имеют приводов и балансируются на этапе пуско-наладки.



Сводная таблица вариантов реализации VAV-систем



Комплектация VAV-систем



В этой таблице собраны оборудование и материалы, которые могут потребоваться для созданияVAV-системы.

Проектирование энергоэффективных систем

На базе оборудования Breezart и модулей автоматики JetLogic возможно создание энергоэффективных систем вентиляции для любых помещений: квартир, коттеджей, офисов и административных зданий. Дополнительно снизить затраты на нагрев воздуха можно с помощью VAV-совместимыхприточно-вытяжных установок с рекуператором.
