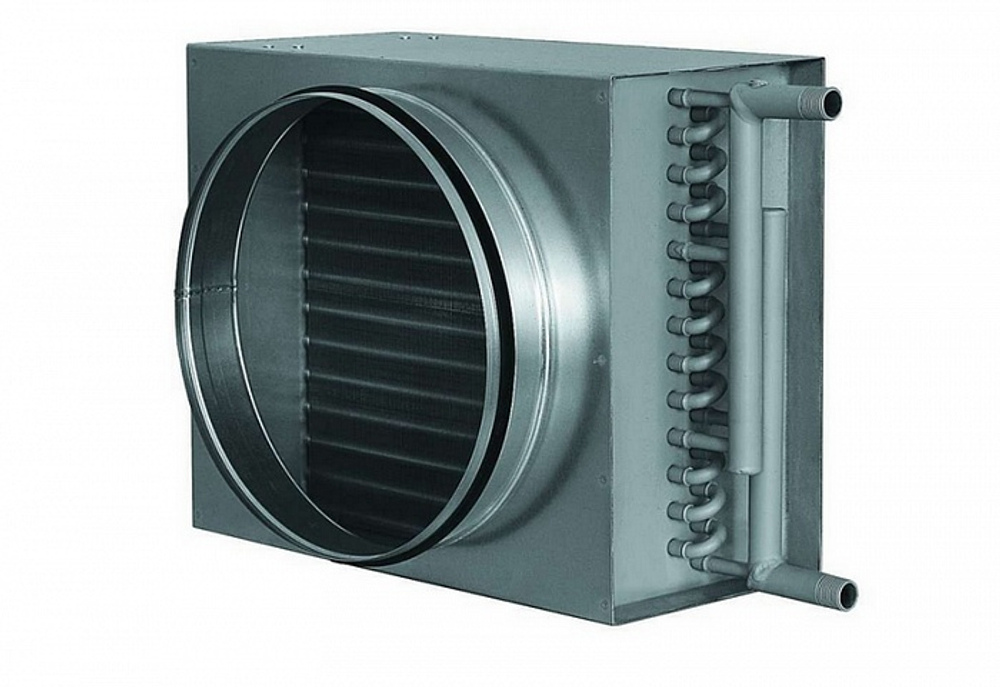

Korf WWK 315/2 Водяной канальный нагреватель
Особенности канального водяного нагревателя Korf (Корф) WWK 315/2
- Эффективный медно-алюминиевый водяной нагреватель в двухрядном исполнении.
- Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм.
- Шахматное расположение трубок.
- Корпус из стального оцинкованного листа.
- В конструкции нагревателя предусмотрен специальный кронштейн для удобной фиксации баллончика капиллярного термостата.
- Специальные резьбовые патрубки теплообменников для удобства слива воды и обезвоздушивания теплообменника.
- Теплоноситель: вода или незамерзающие смеси.
- Максимальная температура воды 170 °С, максимально допустимое давление 1,5 МПа.
- Монтаж в любом положении.
Габариты водяного нагревателя WWK
| обозначение | A,мм | Е, мм | Д, мм | Р, мм | К (±2), мм | Масса, кг |
| WWK 160/2 | 270 | 203 | 160 | 105 | 163 | 3,2 |
| WWK 200/2 | 295 | 226 | 200 | 105 | 186 | 3,8 |
| WWK 250/2 | 345 | 276 | 250 | 105 | 236 | 4,6 |
| WWK 315/2 | 420 | 353 | 315 | 105 | 313 | 6,2 |
Технические характеристики водяного нагревателя WWK
| обозначение | расход воздуха, м³/час |
расход воды, м³/час |
Гидрав- лическое сопротив- ление, кПа |
Теплопро- изводи- тельность квт |
Температу- ра воздуха на выхо- де,ºC |
| WWK 160/2 | 260 | 0,14 | 0,68 | 4 | 18 |
| WWK 200/2 | 400 | 0,22 | 1,78 | 6,2 | 18 |
| WWK 250/2 | 620 | 0,35 | 5,23 | 9,7 | 18 |
| WWK 315/2 | 1000 | 0,56 | 6,27 | 15,6 | 18 |
Температура наружного воздуха: Тн=-28 °С
Температурный перепад воды: 95/70 °С
ОСОБЕННОСТИ:
Общие сведения.
Одним из основных элементов, вентиляционной системы является обогреватель, который обеспечивает нагрев поступающего приточного воздуха до необходимой температуры. Нагреватели могут быть нескольких видов. К первому виду относятся обогреватели, в которых воздух обогревается за счет прохождения через нагретый контур пластин и трубок, в которых протекает нагретая до определенной температуры вода (или незамерзающая смесь). Такие обогреватели получили название водяные. Ко второму виду обогревателей относятся обогреватели, в которых нагрев воздуха осуществляется за счет прохождения через контур нагретых электрических элементов, тэнов. Такие обогреватели получили название электрические. Водяные обогреватели типа WWK предназначены для нагрева воздуха до определенной температуры и применяются в канальных системах вентиляции и кондиционирования воздуха.
Назначение водяных обогревателей
Водяные воздухонагреватели типа WWK устанавливаются непосредственно в круглый канал систем вентиляции и кондиционирования воздуха промышленных и общественных зданий. Перемещаемый через канал воздух или другие невзрывоопасные газовые смеси, не должен содержать липких веществ, волокнистых, абразивных материалов, агрессивных примесей. Максимально допустимая температура воды, используемая в качестве теплоносителя, не должна превышать 170°C, а максимально допустимое давление 1,5 МПа. Обогреватели WWN позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси.
