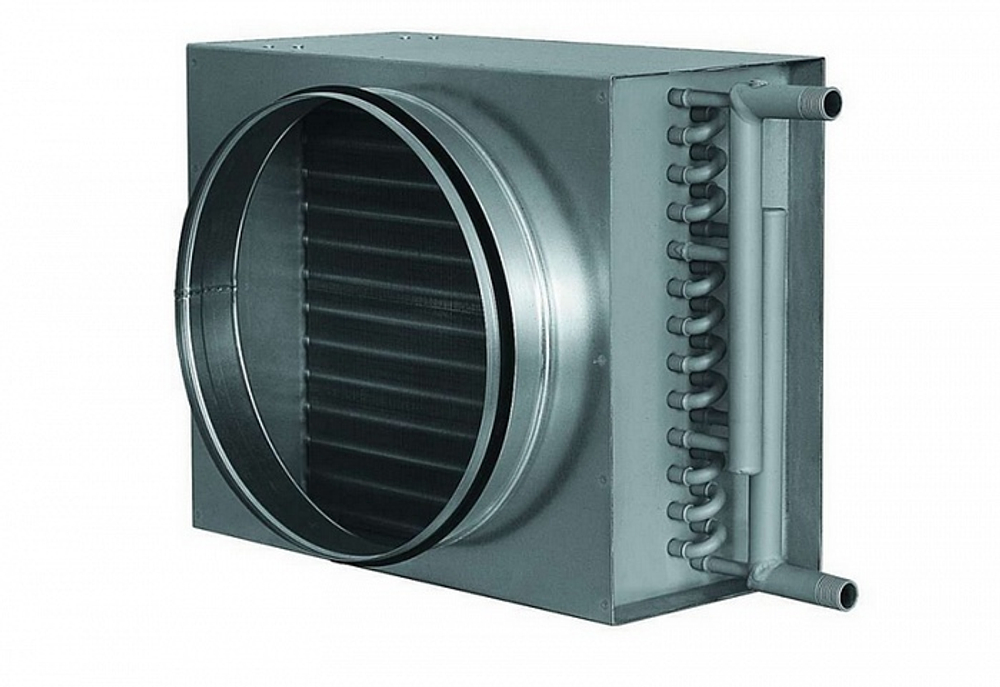

Korf WWK 250/2 Водяной канальный нагреватель
Особенности канального водяного нагревателя Korf (Корф) WWK 250/2
- Эффективный медно-алюминиевый водяной нагреватель в двухрядном исполнении.
- Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм.
- Шахматное расположение трубок.
- Корпус из стального оцинкованного листа.
- В конструкции нагревателя предусмотрен специальный кронштейн для удобной фиксации баллончика капиллярного термостата.
- Специальные резьбовые патрубки теплообменников для удобства слива воды и обезвоздушивания теплообменника.
- Теплоноситель: вода или незамерзающие смеси.
- Максимальная температура воды 170 °С, максимально допустимое давление 1,5 МПа.
- Монтаж в любом положении.
Габариты водяного нагревателя WWK
| обозначение | A,мм | Е, мм | Д, мм | Р, мм | К (±2), мм | Масса, кг |
| WWK 160/2 | 270 | 203 | 160 | 105 | 163 | 3,2 |
| WWK 200/2 | 295 | 226 | 200 | 105 | 186 | 3,8 |
| WWK 250/2 | 345 | 276 | 250 | 105 | 236 | 4,6 |
| WWK 315/2 | 420 | 353 | 315 | 105 | 313 | 6,2 |
Технические характеристики водяного нагревателя WWK
| обозначение | расход воздуха, м³/час |
расход воды, м³/час |
Гидрав- лическое сопротив- ление, кПа |
Теплопро- изводи- тельность квт |
Температу- ра воздуха на выхо- де,ºC |
| WWK 160/2 | 260 | 0,14 | 0,68 | 4 | 18 |
| WWK 200/2 | 400 | 0,22 | 1,78 | 6,2 | 18 |
| WWK 250/2 | 620 | 0,35 | 5,23 | 9,7 | 18 |
| WWK 315/2 | 1000 | 0,56 | 6,27 | 15,6 | 18 |
Температура наружного воздуха: Тн=-28 °С
Температурный перепад воды: 95/70 °С
ОСОБЕННОСТИ:
Общие сведения.
Одним из основных элементов, вентиляционной системы является обогреватель, который обеспечивает нагрев поступающего приточного воздуха до необходимой температуры. Нагреватели могут быть нескольких видов. К первому виду относятся обогреватели, в которых воздух обогревается за счет прохождения через нагретый контур пластин и трубок, в которых протекает нагретая до определенной температуры вода (или незамерзающая смесь). Такие обогреватели получили название водяные. Ко второму виду обогревателей относятся обогреватели, в которых нагрев воздуха осуществляется за счет прохождения через контур нагретых электрических элементов, тэнов. Такие обогреватели получили название электрические. Водяные обогреватели типа WWK предназначены для нагрева воздуха до определенной температуры и применяются в канальных системах вентиляции и кондиционирования воздуха.
Назначение водяных обогревателей
Водяные воздухонагреватели типа WWK устанавливаются непосредственно в круглый канал систем вентиляции и кондиционирования воздуха промышленных и общественных зданий. Перемещаемый через канал воздух или другие невзрывоопасные газовые смеси, не должен содержать липких веществ, волокнистых, абразивных материалов, агрессивных примесей. Максимально допустимая температура воды, используемая в качестве теплоносителя, не должна превышать 170°C, а максимально допустимое давление 1,5 МПа. Обогреватели WWN позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси.
Применяемые материалы и конструкция
Водяные обогреватели типа WWK относятся к классу медноалюминиевых пластинчатых теплообменников. Таким образом, поверхность теплообмена изготовлена из алюминиевых пластин и проходящих через них медные трубки диаметром 9,52 мм. Расположение трубок шахматное. Пайка калачей водяных обогревателей осуществляется припоем с 5% содержанием серебра, что обеспечивает высокое качество паянных деталей обогревателя. Корпус обогревателей типа WWK изготавливается из оцинкованного листа марки 08ПС. Все обогреватели типа WWK испытываются на герметичность водой при давлении 20 Атм. в течение 10 минут.
