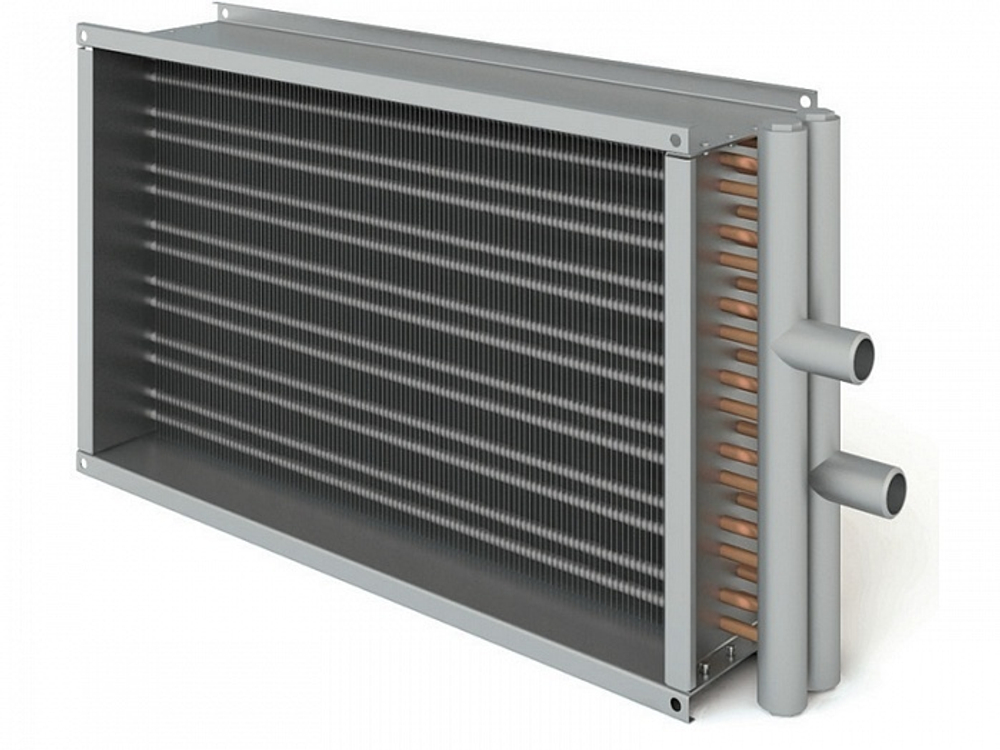

Korf WWN 70-40/3 Водяной канальный нагреватель
Особенности канального водяного нагревателя Korf (Корф) WWN 70-40/3
- Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трехрядном исполнении.
- Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм.
- Шахматное расположение трубок.
- Корпус из оцинкованного стального листа.
- Специальные резьбовые патрубки теплообменников для удобства слива воды и обезвоздушивания теплообменника.
- Теплоноситель: вода или незамерзающие смеси.
- Максимальная температура теплоносителя 170° С, максимально допустимое давление 1,5 МПа.
- Диаметры подводящих и отводящих патрубков G1”.
- Монтаж в любом положении.
Технические характеристики водяного нагревателя
| обозначение | расход воздуха, м³/час |
расход воды, м³/час |
Гидрав- лическое сопротив- ление, кПа |
Теплопро- изводи- тельность квт |
| WWN 40-20 | 1040 | 0.6 | 1.97 | 16.9 |
| WWN 50-25 | 1625 | 0.95 | 3.02 | 26.4 |
| WWN 50-30 | 1950 | 1.13 | 3.11 | 31.7 |
| WWN 60-30 | 2340 | 1.36 | 5.01 | 38 |
| WWN 60-35 | 2730 | 1.59 | 5.85 | 44.3 |
| WWN 70-40 | 3640 | 2.12 | 7.79 | 59.1 |
| WWN 80-50 | 5200 | 3.02 | 12.31 | 84.5 |
| WWN 90-50 | 5850 | 3.4 | 17.44 | 95 |
| WWN 100-50 | 6500 | 3.78 | 20.7 | 105.6 |
Общие сведения
Одним из основных элементов, вентиляционной системы является обогреватель который обеспечивает нагрев поступающего приточного воздуха до необходимой температуры. Нагреватели могут быть нескольких видов. К первому виду относятся обогреватели, в которых воздух обогревается за счет прохождения через нагретый контур пластин и трубок, в которых протекает нагретая до определенной температуры вода (или незамерзающая смесь). Такие обогреватели получили название водяные. Ко второму виду обогревателей относятся обогреватели, в которых нагрев воздуха осуществляется за счет прохождения через контур нагретых электрических элементов, тэнов. Такие обогреватели получили название электрические. Водяные обогреватели типа WWN предназначены для нагрева воздуха до определенной температуры и применяются в канальных системах вентиляции и кондиционирования воздуха.
Назначение водяных обогревателей
Водяные воздухонагреватели типа WWN устанавливаются непосредственно в прямоугольный канал систем вентиляции и кондиционирования воздуха промышленных и общественных зданий. Перемещаемый через канал воздух или другие невзрывоопасные газовые смеси, не должен содержать липких веществ, волокнистых, абразивных материалов, агрессивных примесей. Максимально допустимая температура воды, используемая в качестве теплоносителя, не должна превышать 170°C, а максимально допустимое давление 1,5 МПа. Обогреватели WWN позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси.
Область применения
Водяные воздухонагреватели типа WWN устанавливаются непосредственно в прямоугольный канал систем вентиляции и кондиционирования воздуха промышленных и общественных зданий. Перемещаемый через канал воздух или другие невзрывоопасные газовые смеси, не должен содержать липких веществ, волокнистых, абразивных материалов, агрессивных примесей. Максимально допустимая температура воды, используемая в качестве теплоносителя, не должна превышать 170°C, а максимально допустимое давление 1,5 МПа. Обогреватели WWN позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие Смеси.
